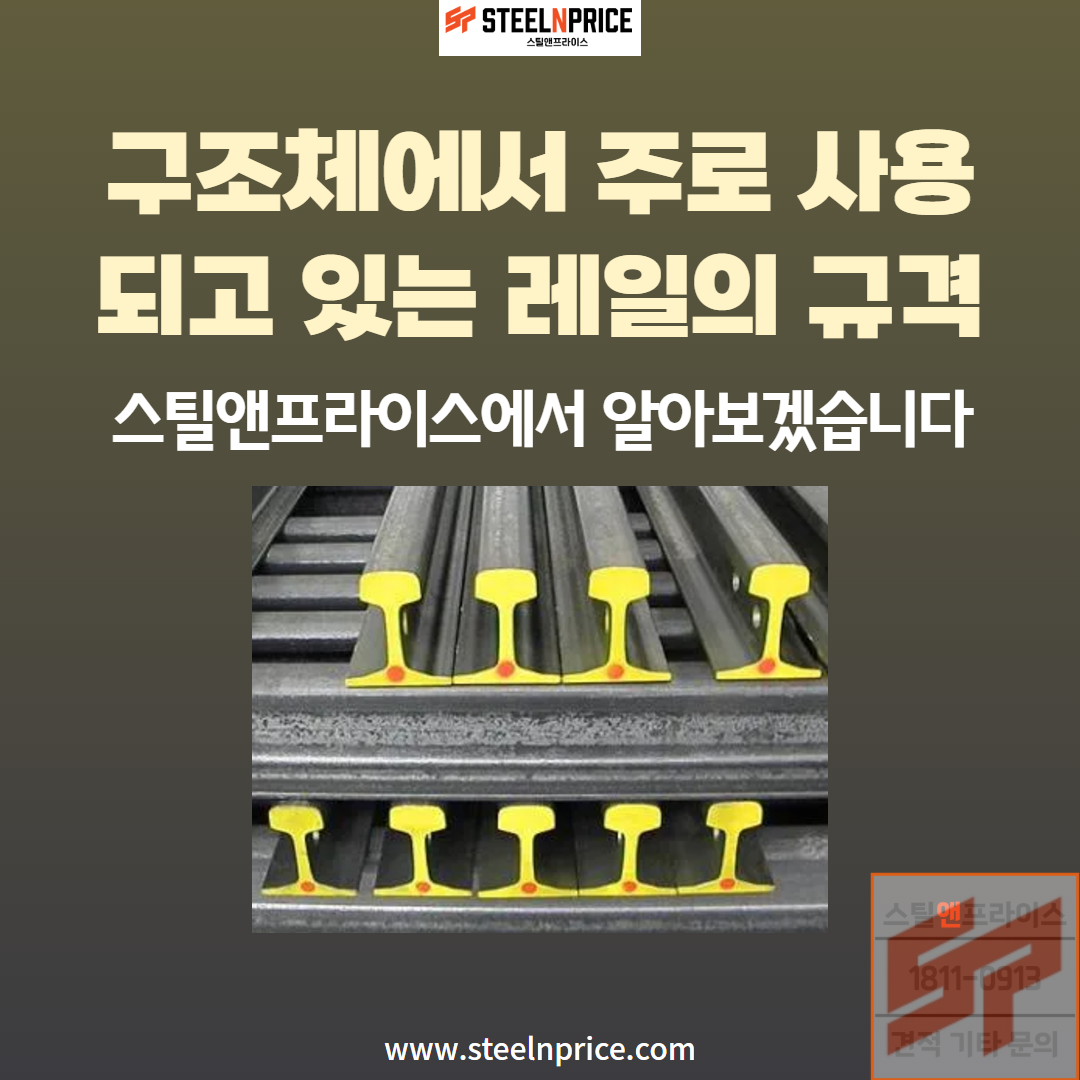

구조체에서 주로 사용되고 있는 레일의 규격에 대해 스틸앤프라이스에서 알아보겠습니다.

구조체에서 주로 사용되고 있는 레일의 규격에 대해

스틸앤프라이스에서 알아보겠습니다.

구조물에서의 레일 규격

구조물에서 주로 사용되는 레일의 크기와 규격에는

용도나 하중 조건에 따라 다양한 종류가 있습니다.

이에 따라 국내외 기준이 채택되어 있으며,

특히 산업용이나 크레인용으로 이용되는 경우가 많습니다.

나라에 따라 각기 다른 규격과 주로 사용되는 크기가 조금씩 다름에 유의해야 합니다.

따라서 공장, 항만, 건설 현장 등의 사용 용도나 하중 조건 뿐만 아니라

수입산 레일 규격에 따른 특성도 이해할 필요가 있습니다.

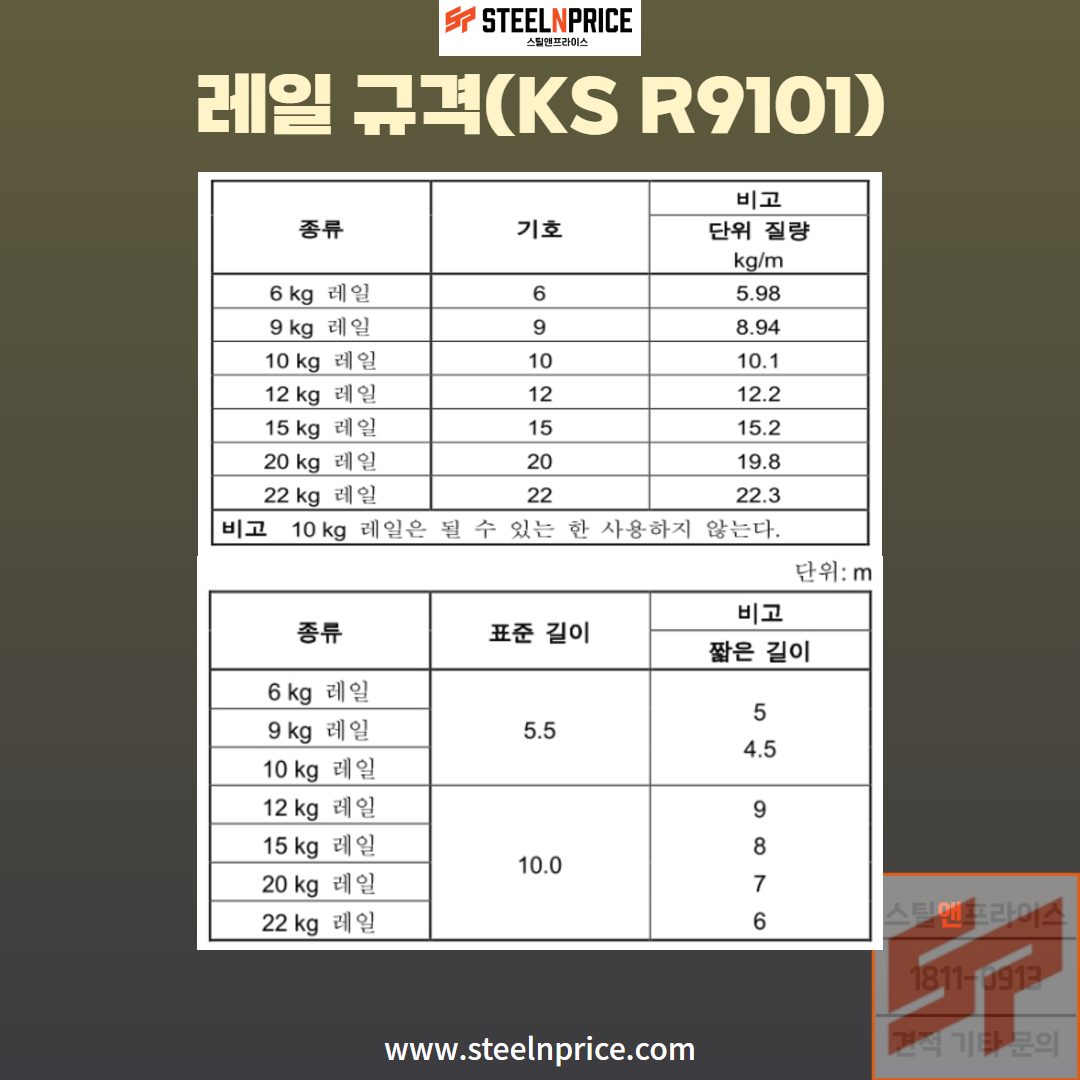

한국산 레일의 산업규격 (KS규격)

국내에서는 KS규격이 적용되며 KS-R9101에서 구체적으로 정하고 있습니다.

대표적으로 건설 현장에서 사용되고 있는 레일의 공칭치수로는

37kg, 50kgN, 60kg, 73kg, 100kg가 있습니다.

이는 특히 가설용 레일에서 주로 사용되고 있는데 규격에 관해서는

국제적인 표준에 준하여 기준이 마련되어 있습니다.

이외의 레일이 필요한 경우는 수입산을 사용할 수 있습니다.



독일산 크레인 레일의 공업규격 (DIN 규격)

한국에서는 수입산 구조용 레일로는 DIN 536규격에 정해진 것이 많이 사용됩니다.

이것은 특히 공장이나 항만 시설의 크레인 레일에서 일반적으로 사용되고 있습니다.

대표적인 사이즈로 A45, A65, A100, A120, A150이며 각각의 단위 중량은

22.1kg/m, 43.1kg/m, 74.3kg/m, 100.9kg/m, 150kg/m입니다.

이것들은 폭이나 높이가 각각 다르기 때문에 용도에 따라 선택하여 이에 맞추서 설계하여야 합니다.

특히 A100 이상은 중하중 대응이 요구되는 시설에서 사용됩니다.



일본산 레일의 공업규격 (JIS 규격)

일본의 공업규격은 JIS로 JIS-E1101 등에서 정해지는 일본산 구조용 레일의

대표적인 사이즈 규격으로는 CR70, CR100, CR120 등이 있으며, 이들은 크레인 레일로 사용됩니다.

여기에 쓰인 숫자는 레일의 머리 폭(mm)을 나타내고 있으며,

대형 크레인이나 중장비의 궤도로 채택됩니다.



중국산 구조용 레일 규격 (GB/T규격)

중국의 산업규격은 GB/T규격으로 최근에 가성비를 고려하여

중국산 레일이 한국에서도 사용되는 경우가 있습니다.

특히, QU70(23.8kg/m), QU80(31.8kg/m), QU100(52.8kg/m), QU120(1.2kg/m)

사이즈가 수입되고 있습니다.

QU120은 특히 대형 크레인이나 중하중 설비에 사용됩니다.

이것들은 국내에서도 널리 유통되어 크레인이나 산업 설비에서의 이용됨을 알 수 있습니다.

이는 크레인이나 대형 설비의 설치에 특화되어 있기 때문에

비용 절감을 위한 선택으로서 보급되고 있습니다.



기타 국제 규격(UIC, EN,AREMA 규격) 레일 사용

한국은 다른 국제적인 규격에 맞는 제품도 사용할 수 있습니다.

특히 구조물이나 수출 프로젝트를 위해서는 UIC 규격이나

EN 13674의 일부를 적용되는 경우가 있습니다.

EN규격의 대표적인 사이즈는 49E1, 54E1, 60E1가 있으며

이들은 경량 구조물이나 중하중 용도로 사용되는 경우가 많습니다.

내구성이 요구되는 특수 용도의 프로젝트에서는 115RE나 136RE 등의

미국 규격(AREMA) 레일을 사용하는 경우도 있습니다.





지금까지 구조체에서 주로 사용되고 있는 레일의 규격에 대해서 알아보았습니당^.^

궁금하신 것에 조금이나마 도움이 되셨으면 좋겠네요~

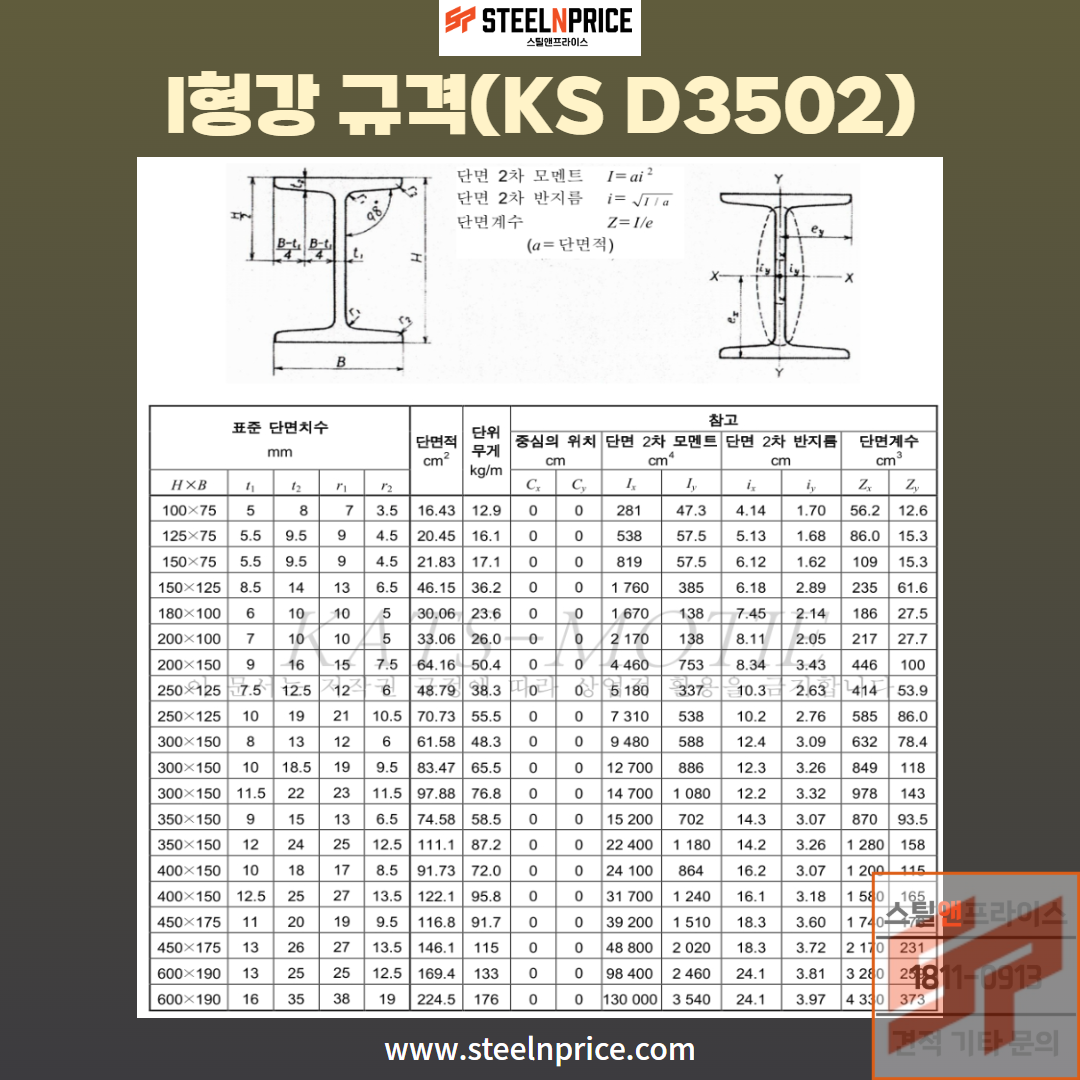

I형강규격, 레일규격 참고하세요.
